精密設備定位精度常見誤差曲線及分析（二）

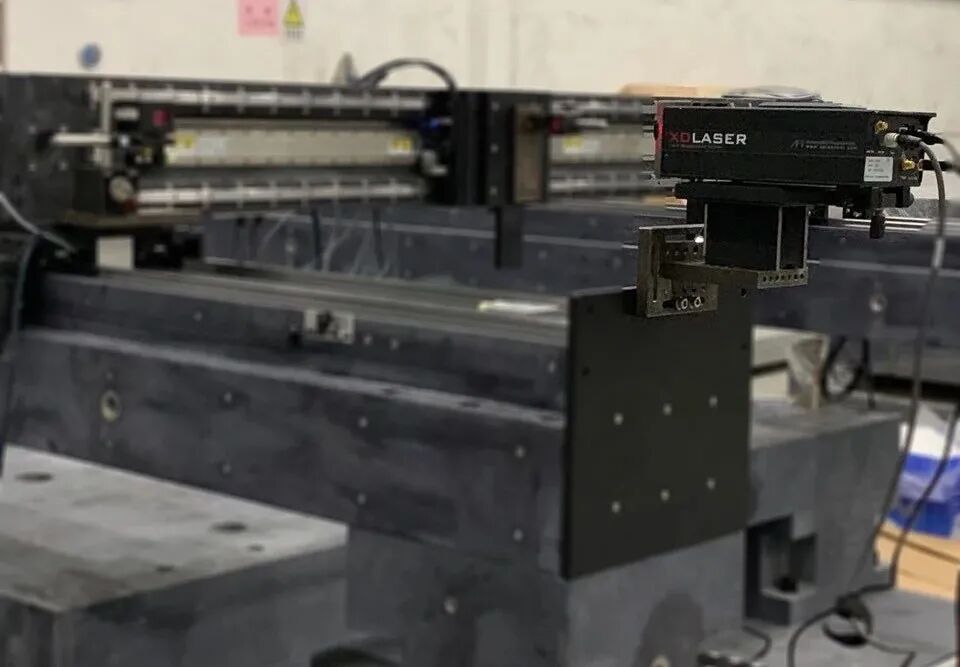

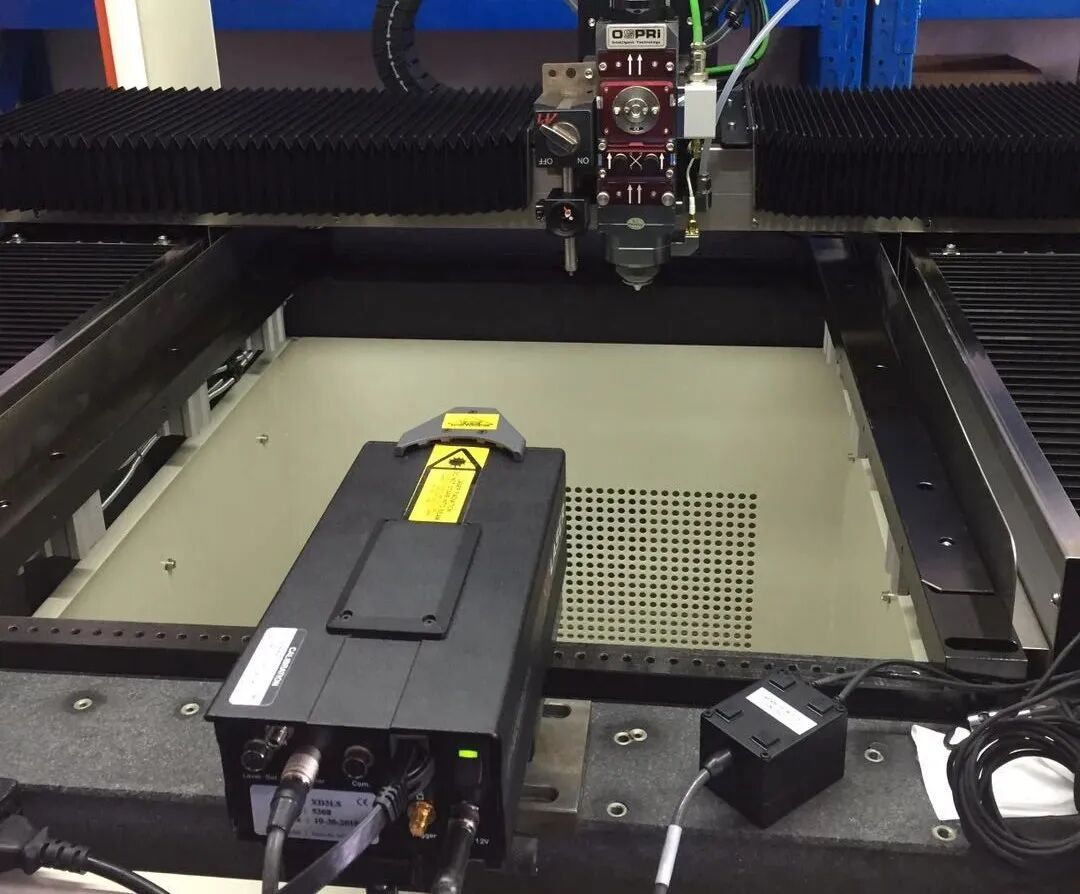

隨著精密設備應用的普及,采用激光干涉儀對精密設備進行定位精度檢測也成為目前公認的高效、高精度的檢測方法。但是不同的設備使用激光干涉儀檢測的精度曲線會各不相同,因此想要提高精密設備定位精度,就需要對不同的測試結果給予全面而科學地分析,本文就正隆產品在使用過程中遇到的幾種機床誤差曲線的誤差源及解決方案提出分析,供更多關心精密設備精度檢測和誤差修復的人士參考。

上圖顯示去程和回程兩次測試之間具有不變的垂直偏移。偏移曲線可能原因:

1)在干涉儀設置上可能的問題。該曲線的誤差大小不太可能與儀器操作有關,主要去分

析機床本身的誤差源。

2)機床方面的問題：反向間隙未補償或不當補償、車架與導軌之間存在軸向間隙(松動)。

針對以上問題建議:

1)絲杠滾珠絲桿驅動裝置:

2)檢查球狀螺母或絲杠是否磨損

3)檢查絲杠軸承的端部浮動情況

4)使用具有角度測量功能的5D干涉儀檢查軸線反轉時的車架角度間隙

5)檢查控制器內設置的反向間隙補償是否正確

6)機架和小齒驅動裝置

7)檢查牙是否正確咬合;

8)檢查齒輪箱是否磨損

9)線性編碼器系統

當測試采用配備旋轉位置反饋編碼器的機架和小齒輪或絲杠驅動裝置的設備時,將產生這種圖形。對于這類設備,當軸線改變方向時,盡管在吸收反向間隙時待測軸線將瞬間暫停,滾珠絲杠或小齒輪驅動裝置內的反向間隙仍使位置反饋系統記錄有移動

上圖顯示在去程測試中出現向上的坡度,回程測試為去程測試的鏡像。去程和回程測

試之間的偏差(或滯后或反向間隙)隨軸線離開受驅動端而逐漸提高

燕尾狀可能原因:

1)在激光干涉儀設置上可能的問題:該曲線的誤差大小不太可能與儀器操作有關,主要偏移去分析設備本身的誤差源。

2)設備方面的問題:滾珠絲杠扭轉、導軌太緊或者兩軌不平行、使用的誤差補償值不正確。

此類圖形表示滾珠絲杠發生扭轉。當轉動滾珠絲杠所需的扭矩太高,絲杠自身開始發生變形(扭曲)時,將出現滾珠絲杠扭轉。扭曲量隨著滾珠絲杠的螺帽離開受驅動端而逐漸提高。若導軌或球狀螺母很緊或咬著及/或滾珠絲杠自身強度不夠,可能發生滾珠絲杠扭轉。垂直軸線的平衡塊重量不足也會引起這個問題。

當設備逐漸離開起始點時,轉動滾珠絲杠所需的扭矩使它發生扭曲。如果編碼器安裝在滾珠絲杠的受驅動端,它轉動的角度將比在對端要稍大一些。

例如:在具有緊導軌或尺寸過小的滾珠絲杠的設備上,轉動絲杠所需的扭矩可能足以使絲杠扭曲0.5度/米。因此,如果滾珠絲杠的俯仰誤差值是10毫米,這個扭曲相當于1米具有0.014毫米的總線性誤差。在去程測試中,于這個把曲,設備位置編碼器的讀數每1米將增加0.014毫米?，F(xiàn)在,讓我們看看回程測試即運行方向相反的情況。當滾珠絲杠改變方向時,它開始逐漸放松直到?jīng)]有扭曲,然后在往相反的方向移動時它又開始逐漸扭曲,直到施加足夠的扭矩使設備軸線重新移動為止。在這個放松和重新扭曲的過程中,機床保持靜止不動,激光記錄無移動,但是位置編碼器在滾珠絲杠的回程(受驅動)端部,將觀察到絲杠發生旋轉(扭曲)。這個反向效果給出的特性圖顯示回程測試為去程測試的鏡像.

針對以上問題建議:

1)檢查絲杠和導軌潤滑及兩條線軌平行度;

2)檢查在垂直軸上的平衡作用:

3) 檢查并調節導軌夾條:

4)檢查導軌蓋是否咬著;

5)檢查控制器補償

上圖顯示正向(向外)運行產生負坡度而反向(間內)運行則產生正坡度。正反向交叉線可能原因:

1)在激光干涉儀設置上可能的問題:該曲線的誤差大小不太可能與儀器操作有關,主要去分析機床本身的誤差源。

2)設備方面的的問題,這是絲杠扭轉的一個特殊例子,其中,單向線性誤差補償和單反向值已在控制器中設置。

針對以上問題建議:

1)檢查絲杠和導軌潤滑以及兩條線軌平行度;

2)檢查在垂直軸上的平衡作用;

3)檢查并調節導軌夾條;

4)檢查導軌蓋是否咬著:

5) 檢查控制器補償。

如果用戶計劃在軸線中間位置完成大部分的工作,則當前補償可認為是最佳的,因為它將最大誤差分布在軸線端部,而最小的誤差則在中間位置。刪除反向誤差補償將產生燕尾狀圖形

上圖顯示在整個測試過程中誤差都呈增加的趨勢。它的一個重要特性是,甚至在設為基準值或零的軸線位置上時,誤差還在增加。

鋸齒形可能原因:

1)在激光干涉儀設置上可能的問題、絲杠誤差、光學鏡組的熱漂移。

2)設備方面的的問題:機械故障、編碼器反饋不可靠

針對以上問題建議:如果誤差很小(幾個微米),可以在光學鏡組彼此靠近時設為基準值并重做測試。

確保光學鏡組已有充分的時間適應環境溫度

開始測試之前,讓機床預熱。

注：如果溫度或其它環境條件在測試期間發生變化,則可能的原因是激光設為基準值時由于固定和移動光學鏡組之間有間隙而引起的絲杠誤差。確保在重新測試之前,盡可能降低絲杠誤差的可能性。

另一種可能性是由光學鏡組適應環境引起的熱漂移。在重新測試之前,確保光學鏡已有足夠的時間適應環境溫度。(光學鏡組引起這種誤差的可能性較小,因為鏡組的制作材料是鋁,能夠比鋼更快地適應環境)。

若絲杠誤差和熱漂移都不是引起誤差的原因,則有可能是機械漂移。可能設備軸線相對設備位置反饋系統發生移動,這可能是由編碼器或線性計量儀安裝不牢固引起?？赡苁请姍C(jī)的熱量傳到機床的機體中使設備的溫度逐漸提高。若是這種情況,可以合理預測在一定次數的測試之后,誤差(單向)增加的速度將逐漸降低,因為有這種可能性,懷疑產生移動的組件因熱膨脹而移動的距離會受到物理性限制。機械漂移最有可能產生負誤差并且所產生的坡度會是一個方向比另一個方向扁平。

有可能編碼器信號有噪音,造成控制器的脈沖計數增加。也有可能編碼器信號電平與控制器輸入不兼容。

    提升設備精度的方法有很多，篇幅有限，無法把所有方法一一列舉，后續我們將會持續更新，對設備精度有要求的用戶，可持續關注！
